一、儀表概述：

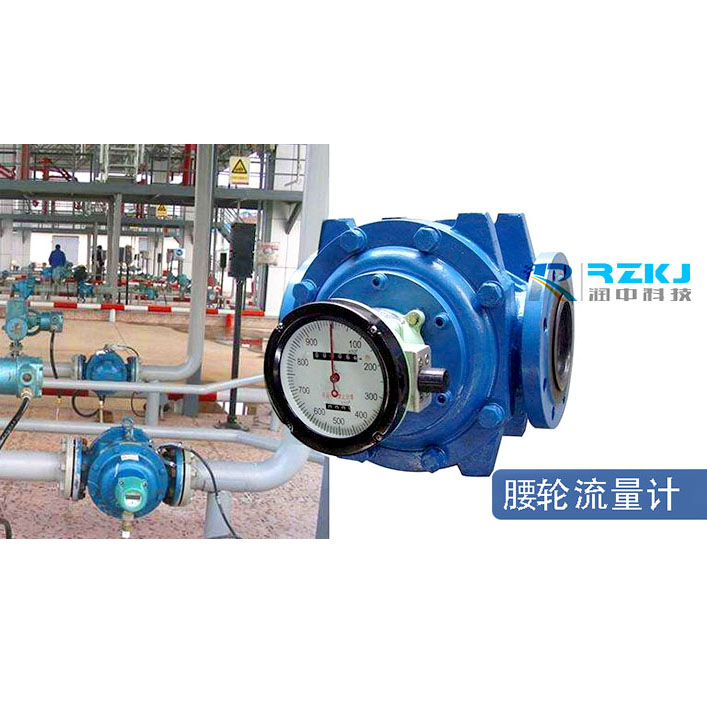

智能型腰輪流量計主要用于對管道中液體流量進行連續或間歇測量的高精度計量儀表。采用特殊工藝加工計量體,提高了流量測量精度；采用新穎的合金材料軸承,可適應含砂的原油；采用美國原裝精度修正器和大字輪計數器,計量更穩定、準確，操作方便。

二、測量原理：
智能型腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成。當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。 在計數器機構中安裝發信器即成了帶發信器的腰輪。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。

三、安裝使用：
1、流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致。
2、當被測液體含有氣體時，流量計前應安裝氣體分離器。
3、不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。
4、流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。
5、節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。
6、嚴禁使用掃線蒸汽通過流量計。
7、在連續使用部門，流量計需加旁通管道。
8、流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計。
9、嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計。
10、流量計在使用時流量大小不得超過技術要求。流量計正常工作在zui大流量70~80%為優。
11、被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。


四、安裝注意事項：
1、在安裝前不得隨意打開流量計的進氣，出氣兩封口；
2、當管道上安裝的設備較多時，羅茨流量計應放在zui后安裝；
3、在條件允許的情況下，安裝前對管道進行高壓吹掃；
4、安裝時應對接口處的鐵銷，毛刺進行細心清除；
5、流量計的前面必須安裝過濾網，對測量介質進行過濾;測量液體時，若其中含有氣體，流量計前選裝消氣裝置，確保流量計的測量精度；
6、安裝方式多樣，水平豎直安裝均可，豎直安裝上進下出，下進上出不受影響，但流量計不得反裝，反裝時，流向相反，腰輪反轉，因間正反轉隙設計不同會損壞腰輪；
7、對直管段要求較低，但須預留足夠的安裝過濾裝置的距離；
8、腰輪轉動是靠流體的壓差為動力的，當測量介質的粘稠度過大時，影響流量計測量精度；
避免以上幾點，能使流量計達到更好的測量精度。

五、腰輪流量計檢定周期
　　1、經常使用和連續運行的流量計，為保證計量***度，建議每隔半年，至多不超過一年要重新標定一次?；虬醇夹g監督部門規定周期檢定。
　　2、流量計出現故障，傳感器拆開修理后，需重新檢定，方可使用；
3、流量計經標定，若基本誤差超差時，可通過更換齒輪予以調整。
4、檢定用液體：柴油或其它油品，但不得用水。

 六、腰輪流量計正常維修程序
  　  流量計需維修和調整時，可按下列程序進行：
　　1、首先將密封軸上的放油孔螺釘擰出，將油放出后拆下調整機構或速器與密封相連的4個螺絲釘，取下表頭，將流量計分為表頭與傳感器兩大部分，分別進行維護修理或調整。
　　2、表頭的清洗與潤滑
　　（1）表頭可分解為指示器（或機械計數器）、調整機構或分動機構、精度補償器、減速器和光電脈沖發訊器等部分。用干凈的綢子布擦拭各齒輪等所有可接觸到的零件，除去塵埃和油污；
　?。?）潤滑：擦拭干凈后用硅油（鐘表油），潤滑所有的齒輪和軸套。然后將以上部分再組裝成一體，即可裝回到傳感器上。

　　
七、腰輪流量計的正確維護保養
　　1、表頭要有1定數量的潤滑油，潤滑油一般為硅油或砷油。
　　2、應按時定期巡檢，聽：運轉是否有雜音；看：表頭機械記數器有無卡阻，記錄是否連續。
　　3、每半年應清洗1次過濾器，過濾器是否堵塞從進出口壓力差來判斷（一般壓差超過0.07MPa應清洗）。
　　4、對表頭齒輪傳動部分應每年進行清洗、檢查、潤滑，并對表頭進行調校。
　　5、對溫度補償器準確度修正器應1年檢查1次，并對齒輪傳動部分進行清洗潤滑。
　　6、在腰輪流量計規定范圍內使用，不得超限；超載20%不得過30分鐘，否則會降低計量準確度。
　　7、勿使液體倒流，現場顯示器的指針或計數器的字輪反轉說明倒流，應詳細檢查以免事故發生。
　　8、過濾網應用40或60（目/英寸）不銹鋼絲網。
　　9、應檢查磁性密封聯軸器或機械密封聯軸器傳動和磁性情況，查磁場強度是否夠，不夠應及時更新磁鋼。
　　10、啟用前應首先緩慢開啟旁通閥然后打開流量計入口閥，再打開出口閥，打開出口閥同時一定要密切注視流量計指針的移動速度，正常工作后，再關閉旁通閥，如出現異常，應立即打開旁通閥，同時關閉出入口閥，進行檢查處理。
　　11、新安管路或檢修后，投用一天后，必須打開過濾器清除雜質。正常使用時，輕質油半年、重油3個月，必須清洗過濾器1次，嚴禁使用蒸汽吹掃流量計。
　　12、更換石墨軸承時，對DN50的流量計，間隙***大不超過0.1mm；對DN150的流量計，間隙***大不超過0.2mm；對上、下蓋與轉子的間隙和轉子與計量箱內腔的間隙***大值應不超過0.15mm。
　　13、維護保養拆卸時，對重要部件應做好標記以免裝錯。
　　14、裝配時應使轉子轉動靈活，間隙均勻，嚙合正確，轉子之間轉度內腔，轉子與上下蓋不要有磨擦碰撞現象
